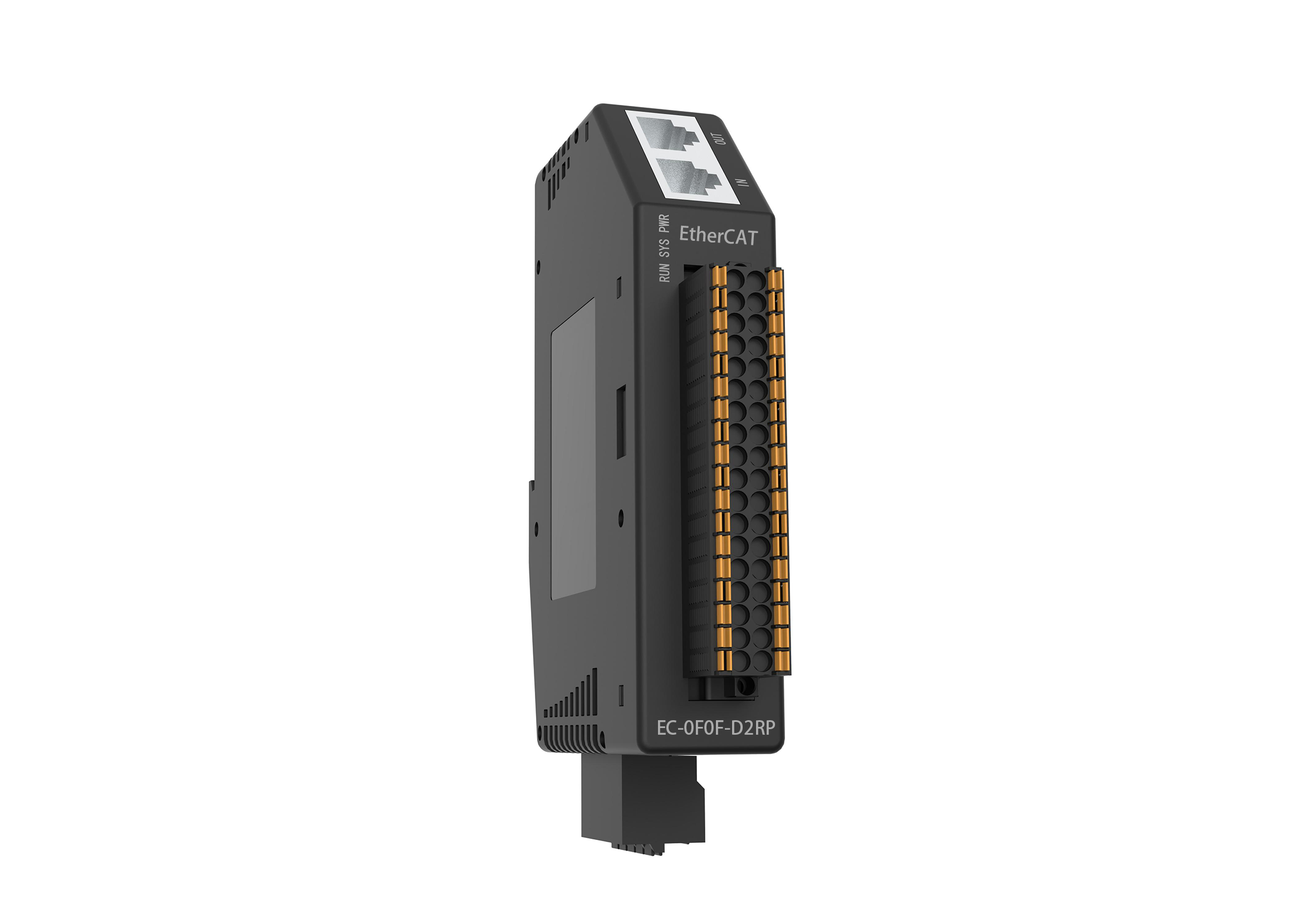

EC-0F0F-D2RP

EC系列立式一体式 I/O 模块，EtherCAT工业以太网总线。占用空间小，实时性高，为用户高速数据采集、优化系统配置、简化现场走线、提高系统可靠性等提供多种选择。
16通道数字量输入PNP/NPN、16通道数字量输出PNP模块。

参数详情

相关下载

技术参数

产品型号：EC-0F0F-D2RP
产品名称：16通道数字量输入和16通道数字量输出模块
电源规格：
输入功耗（MAX）2W
输入电压24V DC
允许范围24V DC(±25%)
输入特性：
输入通道数16
输入信号类型NPN/PNP
输入逻辑 1信号NPN：-3~3V    PNP：15~30V
输入逻辑 0信号NPN：15~30V  PNP：-3~3V
输入电流（典型值）3mA
隔离耐压500V
隔离方式光耦隔离
输出特性：
输出通道数16
输出信号类型PNP
输出逻辑 1信号15~30V
输出逻辑 0信号-3~3V
输出电流（典型值）MAX 500mA
隔离耐压500V
隔离方式光耦隔离
物理特性：
尺寸规格130mm x 90mm x 25 mm
工作温度-10~55℃
存储温度-20~80℃
防护等级IP20


相关下载

  • CAD图纸

    EC立式一体机CAD图纸

    Download
  • 3D图纸

    EC立式一体机3D图纸

    Download
  • 2D图纸

    EC立式一体机2D图纸

    Download
  • 配置文件

    EC立式配置文件

    Download
  • 使用手册

    EC一体机立式使用手册

    Download
